Línea de producción - para cajas de cartón corrugado HIDEPACK

(Impresión de alta definición + Secado + Ranurado + Troquelado + Encolado)

Componentes

La máquina para fabricar cajas de cartón corrugado posee 5 componentes, a saber: alimentador de cartón, impresora flexográfica, recubridora y secadora UV, máquina troqueladora y panel de control central.

Esta línea se emplea principalmente para la impresión de alta definición del papel blanco recubierto. La formación inicial del cartón se completa en un solo paso a través de la adsorción de vacío, la entrega estable de cartón, el sistema de control de PLC, la impresión de alta precisión, el control por ordenador y el secado y recubrimiento UV.

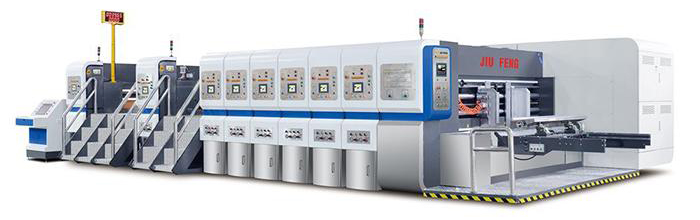

 Línea de producción - para cajas de cartón corrugado HIDEPACK
Flujo de trabajo de la máquina para fabricar cajas de cartón corrugado:

El alimentador de cartón utiliza el servomotor y los rodillos de alimentación para transferir el cartón a la impresora flexográfica. Una vez que el cartón llega a la impresora flexográfica, el sistema de rasqueta distribuye la tinta uniformemente a los rodillos de goma. Luego, los rodillos de goma transfieren la tinta a la plancha de impresión de los rodillos de impresión y el cartón se transfiere establemente por adsorción de vacío para la impresión precisa del patrón sobre el cartón. A continuación, el patrón impreso es secado por la secadora para evitar rasguños y defectos como la borrosidad, entre otros. Después del secado del cartón, la barnizadora UV cubre el cartón con barniz para darle más brillo al patrón impreso. Finalmente, el cartón es transferido a la máquina troqueladora para el troquelado.

    1. Alimentador de cartón
    2. Alimentador de cartón El alimentador de cartón usa el servomotor para hacer rotar los rodillos y transportar el cartón a la impresora flexo para su impresión.
    1. Impresora flexográfica
    2. Impresora flexográfica Cuando el cartón llega a la impresora flexográfica, el sistema de rasqueta distribuye la tinta uniformemente sobre el rodillo de goma.
    1. Recubridora con UV y secadora
    2. Recubridora con UV y secadora La barnizadora secadora UV sirve para secar el cartón y evitar los rasguños o el borramiento del patrón impreso durante la transferencia, ranurado y troquelado del cartón.
    1. Máquina troqueladora
    2. Máquina troqueladora La máquina troqueladora utiliza un molde de madera para llevar a cabo el troquelado irregular del cartón y satisfacer las necesidades de los clientes.
    1. Panel de control central
    2. Panel de control central El panel de control central implementa un control remoto sin necesidad de introducir los datos en varias partes, lo que es conveniente y ahorra tiempo.
Características
  • El sistema de alimentación de conducción de borde Emerson (de los Estados Unidos), el servo motor, la transmisión de vacío completa y la adsorción de dislocación con eje de varias filas permiten una entrega más eficiente y estable del cartón. Además, emplea la caja de adsorción al vacío con ruedas internas para adsorber y transferir el cartón.
  • La máquina para fabricar cajas de cartón corrugado integra el dispositivo de posicionamiento de marco reforzado y sus engranajes se conectan directamente con el panel de pared, lo que resulta en un funcionamiento silencioso.
  • Los engranajes y rodamientos importados de Taiwán hacen que la máquina funcione establemente a alta velocidad y que la impresión sea más precisa.
  • La superficie de los dos rodillos de goma es doblemente encolada, y la transmisión de baja presión evita el impacto de la presión neumática, de modo que durante el transporte el cartón no se daña.
  • Cuando se producen fallos de operación, la máquina alerta eficazmente a los operarios para lograr una producción segura.
  • La transmisión servo segmentada le otorga más estabilidad y eficiencia al sistema.
  • El sistema central de recolección de polvo utiliza el sistema de doble eliminación al vacío de polvo.
  • Diseño humanizado: La máquina se puede ajustar con un solo botón para fabricar cajas de diferentes tamaños. Por lo tanto, se puede cambiar rápidamente la producción de un tipo de caja a otro.
  • El dispositivo de ajuste automático de alimentación de cartón y el dispositivo de bloqueo con función de localización patentados hacen posible una operación más efectiva.Alimentación de cartón – Eliminación de polvo – Impresión – Barnizado UV – Secado independiente – Troquelado – Limpieza de residuos – Apilado – Conteo – Embalaje (Una línea de producción completa)
Parámetros
Modelo JF0920 JF0924 JF1220 JF1224 JF1228 JF1628 JF1632 JF1636
Velocidad máxima (piezas/min) 250 250 280 250 220 180 160 150
Tamaño máximo de alimentación (mm) 900×2100 900×2500 1200×2100 1200×2500 1200×2900 1600×2900 1600×3300 1600×3700
Tamaño mínimo de alimentación (mm) 280×600 280×600 370×700 370×700 370×700 450×900 450×900 450×900
Tamaño de alimentación intermitente (mm) 1200×2050 1200×2500 1600×2100 1600×2500 1600×2900 2000×2900 2000×3300 2000×3700
Tamaño máximo de impresión (mm) 850×2000 880×2000 1150×2000 1150×2400 1150×2800 1550×2800 1550×3100 1550×3500
Distancia mínima de ranurado (cuchilla reversa) 230×70×230×70 230×70×230×70 240×70×240×70 240×70×240×70 240×70×240×70 280×70×280×70 280×70×280×70 280×70×280×70
Espesor de la placa de impresión (mm) 7.2
Espesor del cartón 1.5-12

Esta es una línea de las cajas de cartón y los equipos para hacer las cajas, incluidos plegando las cajas de cartón corrugado, imprimiendo las cajas de cartón corrugado, troquelando las cajas de cartón corrugado y encolando las cajas de cartón corrugado. Las máquinas para las cajas de cartón corrugado que tenemos mucho la experiencia y recurso de producción, siendo el fabricante con suficiente experiencia, estamos seguro de ofrecer a clientes las máquinas para hacer las cajas de cartón corrugado de alta calidad.
