Línea de producción - para cajas de cartón corrugado D-Star

(Impresión por transferencia térmica + Ranurado + Troquelado)

Componentes

Esta línea de producción de cajas de cartón consta de cinco elementos: alimentador de cartón, impresora de transferencia térmica, ranuradora de cartón corrugado, máquina troqueladora y panel de control central.

Se emplea básicamente para efectuar la impresión de alta velocidad y alta definición, el ranurado y el troquelado de varios tipos de cartón. El moldeo del cartón se completa en un solo paso para cumplir con los requerimientos de la mayoría de las fábricas de cartón.

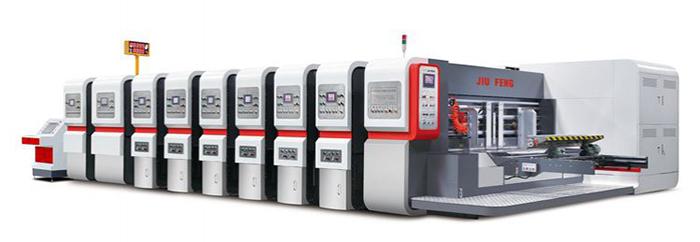

Línea de producción - para cajas de cartón corrugado D-Star
Flujo de trabajo para la máquina para fabricar cajas de cartón corrugado D-Star

El alimentador de cartón utiliza el servomotor y los rodillos de alimentación para transferir el cartón a la impresora flexográfica. Una vez que el cartón llega a la impresora flexográfica, el sistema de raspador distribuye la tinta por igual sobre los rodillos de goma. A continuación, los rodillos de goma transfieren la tinta a la plancha de impresión de los rodillos de impresión y el cartón se transfiere establemente por adsorción de vacío para la impresión precisa del patrón sobre el cartón. Posteriormente, el cartón es llevado a la ranuradora para el ranurado o a la troqueladora para el troquelado, dependiendo de las necesidades del cliente.

    1. Alimentador de cartón
    2. Alimentador de cartón El alimentador de cartón usa el servomotor para hacer rotar los rodillos y transportar las cajas de cartón a la unidad de impresión.
    1. Impresora de transferencia térmica
    2. Impresora de transferencia térmica Tras la llegada del cartón a la impresora, el sistema de rasqueta distribuye la tinta uniformemente sobre los rodillos de goma y estos transfieren la tinta a la placa del rodillo de impresión.
    1. Ranuradora de cartón corrugado
    2. Ranuradora de cartón corrugado La ranuradora de cartón corrugado ranura regularmente los cartones impresos para darles su forma inicial.
    1. Máquina troqueladora
    2. Máquina troqueladora La troqueladora emplea un molde de madera para llevar a cabo el troquelado irregular del cartón y cumplir con las exigencias de los clientes.
    1. Panel de control central
    2. Panel de control central El panel de control central ejecuta el control remoto de la línea de producción de cajas de cartón corrugado sin necesidad de introducir los datos en varias partes...
Características
  • El sistema central de recolección de polvo viene con un sistema de succión de doble vacío que permite obtener patrones impresos más hermosos.
  • La caja de transmisión de vacío aplica el método de alimentación intermitente, y los ejes de impresión inferiores y las ruedas de succión se transmiten a través de los discos de cerámica. Esto ayuda a reducir las pérdidas, evita que el cartón se dañe y hace que el proceso de alimentación sea más estable.
  • La presión de impresión de la tinta se ajusta mediante un pistón especial de alto índice tipo europeo (con una precisión de 0,015mm) para prevenir la borrosidad de la imagen imprimida.
  • Posee la función de ajuste con un solo botón y restablecimiento separado a cero, que permite recordar 999 órdenes e importarlas al sistema de gestión ERP para acelerar la configuración de la máquina.
  • Puede lavar automáticamente la tinta a gran velocidad (tres minutos), y cuenta con el dispositivo de alarma de agotamiento de tinta y la alarma especial de agotamiento de aceite que previenen los daños causados por la falta de tinta durante la operación a gran velocidad.
  • La máquina para fabricar cajas de cartón corrugado D-Star incorpora el panel de control independiente y la pantalla LED para una inspección y mantenimiento convenientes.
  • Utiliza el sistema de transmisión al vacío y la rasqueta de doble cerramiento. La secadora emplea los infrarrojos y el horno UV de sacado rápido (1350, 1860 y 2350mm), lo que aumenta la innovación mecánica y la practicidad de la máquina.
Parámetros
Modelo JF0920 JF0924 JF1220 JF1224 JF1228 JF1628 JF1632 JF1636
Velocidad máxima(piezas/min) 250 250 280 250 220 180 160 150
Tamaño máximo de alimentación (mm) 900*2100 900*2500 1200*2100 1200*2500 1200*2900 1600*2900 1600*3300 1600*3700
Tamaño mínimo de alimentación (mm) 280*600 280*600 370*700 370*700 370*700 450*900 450*900 450*900
Tamaño de alimentación intermitente (mm) 1200*2050 1200*2500 1600*2100 1600*2500 1600*2900 2000*2900 2000*3300 2000*3700
Tamaño máximo de impresión (mm) 850*2000 880*2000 1150*2000 1150*2400 1150*2800 1550*2800 1550*3100 1550*3500
Distancia mínima de ranurado 230*70*230*70 230*70*230*70 230*70*230*70 240*70*240*70 240*70*240*70 280*70*280*70 280*70*280*70 280*70*280*70
Espesor de la placa de impresión (mm) 7.2
Espesor del cartón 1.5-12

Esta es una línea de las cajas de cartón y los equipos para hacer las cajas, incluidos plegando las cajas de cartón corrugado, imprimiendo las cajas de cartón corrugado, troquelando las cajas de cartón corrugado y encolando las cajas de cartón corrugado. Las máquinas para las cajas de cartón corrugado que tenemos mucho la experiencia y recurso de producción, siendo el fabricante con suficiente experiencia, estamos seguro de ofrecer a clientes las máquinas para hacer las cajas de cartón corrugado de alta calidad.
